 GH2132
中国牌号：GH2132/GH132高温合金
美国牌号：Incoloy A-286/UNS S66286
一、GH2132（GH132）高温合金概述：
GH2132（GH132）高温合金是Fe-25Ni-15Cr基高温合金，加入钼、钛、铝、钒及微量硼综合强化。在650℃以下具有高的屈服强度和持久、蠕变强度，并且具有较好的加工塑性和满意的焊接性能。适合制造在650℃以下长期工作的航空发动机高温承力部件，如涡轮盘、压力机盘、转子叶片和紧固件等。该合金可以生产各种形状的变形产品，如盘件、锻件、板、棒、丝和环形件等。
优质GH2132合金，是在GH2132合金基础上发展而来，只要是提高合金纯洁度，限制气体含量，控制低熔点元素含量，并调整热处理制度，从而使合金的热强性和长期使用性能提高。
1、GH2132（GH132）高温合金材料牌号：GH2132(GH132)
2、GH2132（GH132）高温合金相近牌号：A286,UNSS66286(美国),ZbNCT25(法 国),P.Q.A286(美国)
3、GH2132（GH132）高温合金材料的技术标准：
4、GH2132（GH132）高温合金化学成分：GH2132合金化学成分见表1-1。
表1-1 %
|
C≤ |
Si≤ |
Mn≤ |
P≤ |
S≤ |
Cr≥ |
Ni≥ |
Mo≥ |
Cu≤ |
|
0.08 |
1.00 |
1.00-2.00 |
0.030 |
0.020 |
13.5-16.0 |
24.0-27.0 |
1.00-1.50 |
- |
|
其他 |
N≤ |
Al≤ |
Ti≤ |
Fe≤ |
B≤ |
V≤ |
W≤ |
Nb≤ |
|
- |
0.04 |
1.75-2.30 |
余量 |
0.001-0.010- |
0.10-0.50 |
- |
- |
5、GH2132（GH132）高温合金热处理制度：材料标准规定的GH2132热处理制度见表1-3；优质GH2132热处理制度为900℃±10℃，1～2h,油冷＋750℃±10℃，16h，空冷。
表1-3
|
材料品种 |
热处理制度 |
|
棒材、圆饼 |
980～1000℃，1～2h，油冷＋700～720℃，12～16h,空冷 |
|
热轧板、冷轧板 |
980～1000℃，空冷＋700～720℃，12～16h，空冷 |
|
冷拉棒 |
980～1000℃，1～2h，油冷＋700～720℃，16h,空冷 |
|
环件毛坯 |
980～990℃，1～2h，油冷＋700～720℃，16h,空冷 |
|
冷镦用冷拉丝 |
980～1000℃，水冷或油冷＋700～720℃，16h,空冷 |
注:冷拉棒和冷拉丝标准规定，性能检验不合格时，可以不大于760℃时效16h，合格后交货。
二、GH2132（GH132）高温合金物理性能：
1、GH2132（GH132）高温合金溶化温度范围：1364～1424℃
2、GH2132（GH132）高温合金热导率：见表2-1
表2-1
|
θ/℃ |
100 |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
|
λ/(W/(m.C)) |
14.2 |
15.9 |
17.2 |
18.8 |
20.5 |
22.2 |
23.9 |
25.5 |
27.6 |
3、GH2132（GH132）高温合金线膨胀系数：见表2-2。
表2-2
|
θ/℃ |
20～100 |
20～200 |
20～300 |
20～400 |
20～500 |
20～600 |
20～700 |
20～800 |
20～900 |
|
a/10-6℃C-1 |
15.37 |
16.09 |
16.31 |
16.84 |
17.58 |
18.06 |
18.74 |
19.62 |
20.45 |
优质合金线膨胀系数见表2-3。
表2-3
|
θ/℃ |
20～100 |
20～200 |
20～300 |
20～400 |
20～500 |
20～600 |
20～700 |
20～800 |
20～900 |
|
a/10-6℃C-1 |
15.7 |
16.0 |
16.5 |
16.8 |
17.3 |
17.5 |
17.9 |
19.1 |
19.7 |
4、GH2132（GH132）高温合金密度：ρ=7.93g/cm3
5、GH2132（GH132）高温合金电性能：电阻率见表2-4。
表2-4
|
θ/℃ |
20 |
100 |
200 |
300 |
400 |
|
ρ/(10-6 Ω.M) |
0.914 |
0.985 |
1.018 |
1.074 |
1.119 |
表2-4续
|
θ/℃ |
500 |
600 |
700 |
800 |
900 |
|
ρ/(10-6 Ω.M) |
1.135 |
1. |
1.018 |
1.074 |
1.119 |
三：GH2132（GH132）高温合金化学性能：
1、GH2132（GH132）高温合金抗氧化性能：GH2132在空气介质中试验100～300h后氧化速率表3-1。
表3-1
|
θ/℃ |
氧化速率/
(g/(m2栠)) |
氧化速率/
(g/(m2栠)) |
氧化速率/
(g/(m2栠)) |
θ/℃ |
氧化速率/
(g/(m2栠)) |
氧化速率/
(g/(m2栠)) |
氧化速率/
(g/(m2栠)) |
|
|
100h |
200h |
300h |
|
100h |
200h |
300h |
|
650 |
0.00417 |
0.00276 |
0.00234 |
850 |
0.11630 |
0.12386 |
0.09672 |
|
750 |
0.03250 |
0.07216 |
0.08322 |
--- |
--- |
--- |
--- |
2、GH2132（GH132）高温合金金相组织结构：
GH2132合金在标准热处理状态下，在γ基体上有球状均匀弥散的NI3(Ti,Al）型γ'相以及TiN,TiC,晶界有微量的M3B2，晶界附近可能有少量η相和L相。
3、GH2132（GH132）高温合金工艺性能与要求：
(1)、该合金具有良好的可锻性能，锻造加热温度1140℃，终锻900℃。
(2)、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。
(3)、合金具有满意的焊接性能。合金于固溶状态进行焊接，焊后进行时效处理。
四、GH2132（GH132）高温合金的品种规格与供应状态：

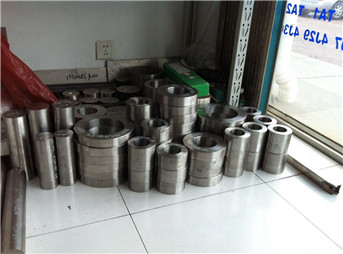

1、品种分类：上海宝屿特种合金可生产各种规格的GH2132无缝管、GH2132焊管、GH2132板材、GH2132棒材、GH2132锻件、GH2132圆环、GH2132丝材及配套GH2132焊材。
2、交货状态：无缝管：固溶+酸白，长度可定尺；板材：固溶、酸洗、切边；焊管：固溶酸白+RT%探伤，锻件：退火+车光；棒材以锻轧状态、表面磨光或车光；带材经冷轧、固溶软态、去氧化皮交货；丝材以固溶酸洗盘状或直条状、固溶直条细磨光状态交货。 |
|
