    GH90
    中国牌号:GH90钴基高温合金
    英国牌号:Nimonic90
    一、GH90钴基合金概述:

    GH90钴基合金为时效强化型镍基变形高温合金,含有较高量的钴及多种强化元素。该合金在815~870℃有较高的抗拉强度和抗蠕变能力、良好的抗氧化性和耐腐蚀性、在冷热反复交替作用下有较高的疲劳强度以及良好的成形性和焊接性。主要供应热轧和冷拉棒材、冷轧板材、带材及冷拉丝材。用于涡轮发动机涡轮盘、叶片、高温紧固件、卡箍、密封圈及弹性元件等。
    1、GH90钴基合金材料牌号:GH90。
    2、GH90钴基合金相近牌号:Nimonic90(英国)。
    3、GH90材料的技术标准
    4、GH90化学成分: 见表1-1。
     表1-1                                                                 %
    C≤ Si≤ Mn≤ P≤ S≤ Cr≥ Ni≥ Mo≥ Cu≤
    013 0.80 0.40 0.020 0.015 18.0-21.0 余量 - 0.20
    其他 Zr≤ Al≤ Ti≤ Fe≤ Co≤ Ag≤ Pb≤ B≤
    0.15 1.0-2.0 2.0-3.0 1.50 15.0-21.0 0.005 0.0020 0.020
    注:丝材规定ω(pb)≤0.0010%。
    5、GH90钴基合金热处理制度:
    (1)、GH90钴基合金冷拉棒材:1080℃±10℃,保温时间见表1-2,空冷或水冷+750℃±10℃,4h,空冷。
    表1-2
    直径或较小截面尺寸/mm ≤3 >3~6 >6~12.5 >12.5~25
    t/h 1 2 4 8
    (2)、 GH90薄板和带材(软态):软化处理1100~1150℃,1~10min,适当介质中冷却+750℃±10℃,4h,空冷。
    (3)、GH90薄板和带材(硬态):700~725℃,4h,空冷。
    (4)、GH90弹簧用冷拉丝材:600℃±10℃,16h,空冷或650℃±10℃,4h,空冷。
    (5)、GH90冷拉和固溶处理的弹簧丝材:1080℃±10℃,8h,空冷+700~750℃,4h,空冷。
    (6)、GH90品种规格与供应状态:供应直径或内切圆直径不大于25mm的冷拉棒材或冷拉六角棒材;厚度不大于4mm的冷轧薄板和厚度不大于0.8mm的冷轧带材;直径不大于8mm的弹簧用冷拉丝材。冷拉棒材的供应状态按用途分为:镦锻用棒以冷拉磨光状态交货(当需方需求以固溶状态交货时,应在合同中注明);机加工用棒材经固溶并除氧化皮状态交货。冷轧薄板和带材(软态)经软化处理、碱酸洗、切边后交货;冷轧薄板和带材(硬态)以冷轧、切边后交货。弹簧用丝材以冷拉状态或冷拉后固溶处理状态交货。
    (7)、GH90熔炼与铸造工艺:合金采用下列四种工艺之一进行熔炼:(1)感应熔炼加电渣重熔;(2)真空感应熔炼加电渣重熔;          (3)真空感应熔炼加真空电弧重熔;(4)真空感应熔炼。
    (8)、GH90应用概况与特殊要求:该合金在发动机上用作高温弹簧元件、高温紧固件、燃烧室
    卡圈、止动销等零部件。在国外还用作涡轮工作叶片、涡轮盘等零部件。
    二、GH90物理及化学性能:
    1、GH90热性能:
    (1)、GH90熔化温度范围:熔点1400℃[1]
    (2)、GH90热导率:  见表2-1。
    2-1[1]
    θ/℃ 600 700 800
    λ/(W/(m·℃)) 21.76 23.93 25.57
    (3)、GH90线膨胀系数: 见表2-2。
    2-2[2]
    θ/℃ 20~100 20~200 20~300 20~400 20~500 20~600 20~800 20~900
    α1/10-6-1 12.71 13.09 13.51 14.04 14.52 15.03 16.36 17.38
    2、GH90密度:ρ=8.20g/cm3。
    3、GH90磁性能:合金无磁性。
    4、GH90化学性能:合金在1040℃以下具有良好的抗氧化性和耐腐蚀性能;在1040℃以上时易产生晶间氧化。
    三、GH90力学性能:
    1、 GH90技术标准规定的性能:
    (1)、GH90冷拉棒材技术标准规定的性能见表3-1。
    3-1
    技术标准 θ/℃ 拉伸性能 持久性能
    σb/MPa σP0.2/MPa δ5/% σ/MPa t/h
    不小于
    WS9 7016-1996 650 820 590 8 - -
    870 - - - 140 ≥30
    注:固溶状态供应的棒材,力学性能试样只进行时效处理。
    (2)、 GH90冷轧薄板和带材(软态)技术标准规定的性能见表3-2。
     3-2
    技术标准 θ/℃ 成品厚度/mm 拉伸性能 硬度HV 持久性能
    σb/MPa σP0.2/MPa δ5/% σ/MPa t/h
    不小于
    WS9 7087-1996 室温 0.25~0.35 1080 695 15 ≥280 - -
    >0.35~0.45 1080 695 20
    >0.45 1080 695 25
    870 所有 - - - - 140 ≥30
    注:持久试验的试样热处理制度:供应状态+1080℃±10℃,8h,空冷+700℃±10℃,16h,空冷。
    (3)、GH90冷轧薄板和带材(硬态)技术标准规定的性能见表3-3。
    表3-3
    技术标准 θ/℃ 拉伸性能
    σb/MPa σP0.2/MPa
    WS9 7086-1996 室温 1390~1620 ≥1030
    (4)、GH90弹簧用丝材技术标准规定的性能见表3-4。
    表3-4
    技术标准 θ/℃ 成品厚度/mm 拉伸性能 持久性能
    σb/MPa σP0.2/MPa δ5/% σ/MPa t/h
    不小于
    WS9 7014-1996 室温 ≤1.0 1540 - - - -
    >1.0~5.0 1390 1160 -
    >5.0~8.0 1310 1000 10
    870 坯料 - - - 140 ≥30
    WS9 7015.1-1996 室温 >0.44~0.99 1080 - 15 - -
    >0.99~8.0 1080 - 15 - -
    870 坯料 - - - 140 ≥30

    注:进行持久试验的坯料热处理制度:1080℃±10℃,8h,空冷+700℃±10℃,16h,空冷。
    2、GH90生产检验数据:GH90冷拉棒材650℃拉伸性能的统计处理结果见表3-5。
    表3-5
    技术标准 冶炼工艺 650℃拉伸性能
    σb/MPa σP0.2/MPa δ50mm/%
    WS9 7016-1996 真空感应加电渣 975 670 24
    四、GH90组织结构:
    1、GH90相变温度,
    2、GH90时间-温度-组织转变曲线,
    3、GH90合金组织结构:合金的主要强化相是γ′-Ni3(Al、Ti),在晶内以大小不同的方形颗粒状析出,在晶界上也可见到这种形状的γ′相。碳化物在晶界上呈不连续的链状析出[2]。
    五、GH90工艺性能与要求:
    1、 GH90成形性能:合金在锻造时易产生内裂,不允许重锤打击,不允许低温倒棱。钢锭装炉温度不高于700℃,最终加热温度1150℃±10℃,开锻温度不低于1060℃,终锻温度不低于950℃。轧制加热温度1160℃,终轧温度不低于950℃。冷拔材在最终中间退火后应进行8%~12%的冷变形。
    2、GH90焊接性能:合金在固溶状态可进行惰性气体保护钨极电弧焊及闪光对焊。
    3、GH90零件热处理工艺:零件的热处理工艺按相应的材料技术标准的热处理制度进行。
    4、GH90表面处理工艺
    5、GH90切削加工与磨削性能:GH90在固溶处理状态有良好的机械加工性能,在时效处理后使用坚硬刀具按规定进刀量慢速加工。
    六、GH90高温合金的品种规格与供应状态:

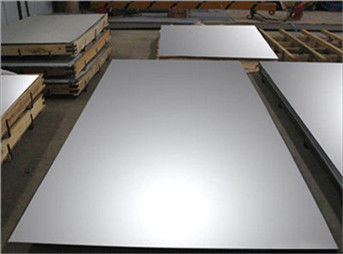

    1、品种分类:上海宝屿特种合金可生产各种规格的GH90无缝管、GH90钢板、GH90圆钢、GH90锻件、GH90法兰、GH90圆环、GH90焊管、GH90钢带、GH90丝材及GH90配套焊材。
    2、交货状态:无缝管:固溶+酸白,长度可定尺;板材:固溶、酸洗、切边;焊管:固溶酸白+RT%探伤,锻件:退火+车光;棒材以锻轧状态、表面磨光或车光;带材经冷轧、固溶软态、去氧化皮交货;丝材以固溶酸洗盘状或直条状、固溶直条细磨光状态交货。
