    GH738
    中国牌号:GH738镍基高温合金
    美国牌号:Waspaloy
    法国牌号:NC20K14

    一、GH738镍基高温合金概述:

    GH738是以γ′相沉淀硬化的镍基高温合金,具有良好的耐燃气腐蚀能力、较高的屈服强度和疲劳性能,工艺塑性良好,组织稳定。广泛用于航空发动机转动部件,使用温度不高于815℃。可以生产冷轧和热轧板材、管材、带材、丝材和锻件、铸件、紧固件。
    1、GH738材料牌号:GH738
    2、GH738相近牌号:Waspaloy(美国),NC20K14(法国)
    3、GH738材料的技术标准:
    4、GH738化学成分:
     见表1-1。
    表1-1                                                                 %
    C≤ Si≤ Mn≤ P≤ S≤ Cr≥ Ni≥ Mo≥ Cu≤
    0.03-0.10 0.15 0.10 0.015 0.015 18.0-21.0 余量 3.5-5.0 0.10
    其他 N≤ Al≤ Ti≤ Fe≤ Co≤ B≤ Zr≤ Nb≤
    - 1.20-1.60 2.75-3.25 2.00 12.0-15.0 0.003-0.01 0.02-0.08 -
    注:微量杂质为ω(Pb)≤0.001%、ω(As)≤0.0025%、ω(Sn)≤0.0012%、ω(Sb)≤0.0025%、ω(Bi)≤0.0001%。
    5、GH738热处理制度:1080℃±10℃,4h,空冷+840℃,24h,空冷+760℃,16h,空冷。
    6、GH738品种规格和供应状态:可生产棒材、型材、锻坯、环形件、厚板、薄板、带材、管材、丝材、砂型铸件、精密铸件和紧固件等,通常不经热处理交货,板材固溶处理后交货。
    7、GH738熔炼和铸造工艺: 采用真空感应熔炼加真空电弧重熔工艺。
    8、GH738应用概况与特殊要求: 该合金在国外广泛用于航空发动机和燃气轮机,主要用作涡轮叶片及涡轮盘等转动件,有成熟的使用经验。由于该合金含钴较高,在国内较少采用。
    二、GH738物理及化学性能:
    1、GH738热性能:

    (1)、GH738熔化温度范围:1330~1360℃。
    (2)、GH738热导率:见表2-1。
    表2-1[1]
    θ/℃ 360 460 545 640 770 855 985
    λ/(W/(m·℃)) 16.8 18.3 20.2 22.4 24.1 25.3 28.0
    (3)、GH738比热容 见表2-2。
    表2-2[1]
    θ/℃ 360 460 545 640 770 855 985
    c/(J/(kg.℃)) 515 540 573 603 640 665 707
    (4)、GH738线膨胀系数: 见表2-3
    表2-3[1]
    θ/℃ 20-100 20-200 20-300 20-400 20-500 20-600 20-700 20-800 20-900
    α/10-6-1 12.47 12.73 13.04 13.53 13.97 14.47 15.05 15.68 15.95
    2、GH738密度:ρ=8.22g/cm3
    3、GH738电性能:
    4、GH738磁性能:
    合金无磁性。
    5、GH738化学性能:
    (1)、GH738抗氧化性能:合金在空气介质中试验100h后的氧化速率见表2-4。
    (2)、GH738耐腐蚀性能:合金抗盐雾腐蚀能力良好。
    表2-4[1]
    θ/℃ 900 1000
    氧化速率/(g/(m2· h)) 0.083 0.226
    三、GH738力学性能:GH738技术标准规定的性能:见表3-1。
    3-1
    拉伸性能 HBS 持久性能
    θ/℃ σb/MPa δ5/% φ/% θ/℃ σ/MPa t/h δ5/%
    不小于 不小于
    815 608 20 32 299~387 815 328 23 8
    四、GH738组织结构:
    1、GH738相变温度:合金中γ′相的溶解温度为980~1050℃,开始从基体中析出温度为630℃,析出峰值温度为800℃。合金中M23C6碳化物相的开始析出温度为700℃,完全溶解温度为1020℃。
    2、GH738时间-温度-组织转变曲线:
    3、GH738合金组织结构:

    经标准热处理后,除奥氏体基体外,该合金经650℃和730℃长期时效至3000h,γ′相的数量变化不明显,分别约有3%和1%左右的补充析出,γ′相大小分别从146nm长大至196nm和177nm。碳化物MC向M23C6转化,碳化物总量略有增加,从时效前占基体总量的0.5%增加到0.76%和0.78%。在长期时效过程中无新相析出,组织稳定。
    五、GH738工艺性能与要求:
    1、GH738成型性能:

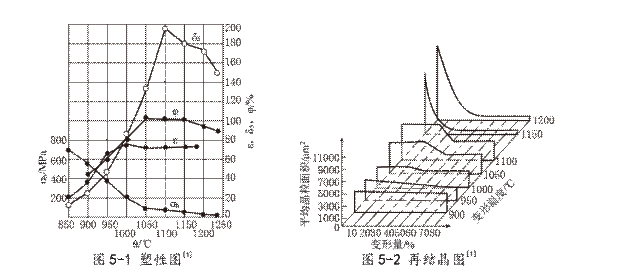

    (1)、GH738合金塑性图见图5-1。
    (2)、GH738合金的再结晶图见图5-2。

    (3)、GH738该合金热加工塑性良好,是比较好成形的镍基高温合金。锻造开坯加热温度1150~1170℃,适宜的热加工温度为1040~1170℃,终锻温度不低于1000℃。涡轮叶片锻造温度通常采用1070~1110℃范围,模锻最小变形量应大于25%。应避免在高温(1180℃)下小变形量(约10%)热加工,此时可能在晶界上形成连续的MC型碳化物薄膜,导致缺口敏感。在较低温度下(980~1080℃)热变形,晶界上很少形成MC碳化物薄膜,只有不连续的M23C6型碳化物,热处理后可获得均匀的4~5级晶粒度,综合性能良好。
    2、GH738零件热处理工艺: 零件热处理时应注意防止零件表面元素贫化,加热应均匀。
    3、GH738表面处理工艺: 该合金用做涡轮叶片和涡轮盘等转动件时,为了提高疲劳性能,进行氩气保护消除应力退火,以及喷丸处理。为提高涡轮叶片耐燃气腐蚀及热疲劳性能,可进行扩散渗铝处理。
    六、GH738品种规格与供应状态:
    1、品种分类:
    上海宝屿特种合金可生产各种规格的GH738无缝管、GH738钢板、GH738圆钢、GH738锻件、GH738法兰、GH738圆环、GH738焊管、GH738钢带、GH738丝材及GH738配套焊材。
    2、交货状态:无缝管:固溶+酸白,长度可定尺;板材:固溶、酸洗、切边;焊管:固溶酸白+RT%探伤,锻件:退火+车光;棒材以锻轧状态、表面磨光或车光;带材经冷轧、固溶软态、去氧化皮交货;丝材以固溶酸洗盘状或直条状、固溶直条细磨光状态交货。
