 GH600
中国牌号：GH600/GH3600镍基高温合金
美国牌号：Inconel/Inconel600
一、GH600镍基高温合金概述：
GH600是早期发展的镍-铬-铁基固溶强化合金，具有良好的耐高温腐蚀和抗氧化性能、优良的冷热加工和焊接工艺性能，在700℃以下具有满意的热强性和高的塑性。合金可以通过冷加工得到强化，也可以用电阻焊、溶焊或钎焊连接，可供应冷轧薄板、热轧厚板、带材、丝材、棒材、圆饼、环坯、环形锻件等，适宜制作在1100℃以下承受低载荷的抗氧化零件。
1、GH600材料牌号： GH600。
2、GH600相近牌号： Inconel，Inconel600(美国）。
3、GH600材料的技术标准：
4、GH600化学成分：见表1-1。
表1-1 %
|
C≤ |
Si≤ |
Mn≤ |
P≤ |
S≤ |
Cr≥ |
Ni+Co≥ |
Mo≥ |
Cu≤ |
|
0.15 |
0.50 |
1.00 |
0.040 |
0.015 |
14.0-17.0 |
72.0 |
- |
0.50 |
|
其他 |
N≤ |
Al≤ |
Ti≤ |
Fe≤ |
Co≤ |
V≤ |
W≤ |
Nb+Ta≤ |
|
- |
0.35 |
0.50 |
6.0-10.0 |
- |
- |
- |
1.00 |
注：1 ）航天用材料标准BZ-44-9003B-0规定ω(C)≤0.10%,ω(P)≤0.020%,ω(Nb)≤1.00%。
2） 抚高新1995-13标准规定ω(P)≤0.025%,ω(Nb)≤1.00%。
5、GH600热处理制度：板材：1010～1050℃，3～5min/mm，空冷；带材：1010℃±10℃，空冷；丝材：1065℃±10℃，空冷。棒材、环形件检验试验经1010℃±10℃，空冷固溶处理。
6、GH600品种规格与供应状态：可供应各种规格的板材、棒材、锻件、带材、丝材、圆饼、环坯、环形锻件。棒材以锻轧状态、表面磨光或车光供应；圆饼和环坯以锻态供应；环件以固溶状态供应；板材经固溶、碱酸洗、矫直和切边后供应；带材经冷轧、固溶、去氧化皮交货；丝材以固溶酸洗盘状或直条状、固溶直条细磨光状态交货。
7、GH600熔炼与铸造工艺：合金采用下列工艺之一进行熔炼：(1)非真空感应熔炼加电渣重熔；(2)电弧炉熔炼加电渣重熔；(3)真空熔炼。
8、GH600应用概况与特殊要求：该合金在国外有成熟的使用经验，在国内已制成航天发动机零部件，通过试飞试验，在航空上也开始使用。
二、GH600物理及化学性能：
1、GH600热性能：
(1)、GH600熔化温度范围：1370～1430℃[1]。
(2)、GH600热导率： 见表2-1。
表2-1[2]
|
θ/℃ |
20 |
100 |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
|
λ/（W/（m·℃）） |
12.85 |
13.94 |
15.15 |
16.62 |
18.71 |
20.72 |
22.40 |
24.49 |
27.00 |
29.51 |

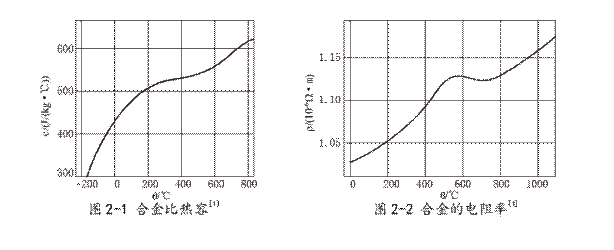

(3)、GH600比热容：见图2-1。
(4)、GH600线膨胀系数：见表2-2。
2、GH600密度： ρ=8.43g/cm3。
3、GH600电性能：电阻率见图2-2。
表2-2[2]
|
θ/℃ |
20-200 |
20-300 |
20-400 |
20-500 |
20-600 |
20-700 |
20-800 |
20-1000 |
|
α/10-6℃-1 |
12.35 |
12.75 |
13.10 |
13.55 |
14.50 |
15.15 |
15.70 |
16.20 |
4、GH600磁性能：合金无磁性。
5、GH600化学性能：GH600抗氧化性能 在空气介质中试验100h的氧化速率见表2-3。
表2-3[3]
|
θ/℃ |
800 |
900 |
1000 |
|
氧化速率/(g/m2·h) |
0.01865 |
0.05724 |
0.13718 |
三、GH600力学性能：GH600技术标准规定的性能 见表3-1。
表3-1
|
品种 |
θ/℃ |
拉伸性能 |
HBS |
弯曲试验 |
|
σb/MPa |
σP0.2/MPa |
δ5/% |
φ/% |
|
棒材 |
20 |
≥585 |
≥240 |
≥30 |
- |
134～217 |
- |
|
圆饼、环坯或环形件 |
20 |
≥520 |
≥205 |
≥35 |
- |
≥187 |
- |
|
热轧板 |
20 |
≥550 |
≥240 |
≥35 |
≥40 |
- |
- |
|
900 |
≥95 |
≥45 |
≥40 |
≥50 |
- |
- |
|
冷轧板 |
20 |
≥550 |
≥240 |
≥30 |
- |
- |
① |
|
900 |
≥90 |
≥40 |
≥60 |
- |
- |
- |
|
冷轧板 |
20 |
≥550 |
≥200 |
≥30 |
- |
- |
测试 |
|
带材 |
20 |
≥550 |
≥240 |
≥30 |
- |
- |
① |
|
丝材 |
20 |
实测 |
实测 |
实测 |
- |
HV≤151 |
冷顶锻合格 |
① 供应状态板材应进行室温弯曲试验，芯棒直径等于产品厚度乘以表3-2的弯曲系数，弯曲轴线应平行于轧制方向，弯曲180°以后，在放大20倍下检查，不得有裂纹存在。
表3-2
|
产品厚度/mm |
<0.25 |
0.25～1.30 |
>1.30～4.00 |
|
弯曲系数 |
双方协议 |
1 |
2 |
四、GH600组织结构：
1、GH600相变温度：
2、GH600时间-温度-组织转变曲线：
3、GH600合金组织结构：合金在1120℃处理2h后，仅有TiN氮化物和Cr7C3型碳化物，在870℃经1500h长期时效后，组织中仍然是Cr7C3和TiN，说明合金的组织是稳定的。
五、GH600工艺性能与要求：
1、GH600成形性能：合金具有良好的热加工性能，钢锭锻造加热温度为1110～1140℃；终锻温度不小于950℃，板坯轧制加热温度为1130～1170℃，精轧加热温度为1090～1130℃。成品固溶处理温度为1010～1050℃。
2、GH600焊接性能：合金焊接性能良好，可用电弧焊、氩弧焊、电阻焊和钎焊等各种方法连接，大型或复杂的焊接结构件在熔焊后应在870℃退火1h，以消除焊接应力。
3、GH600零件热处理工艺：零件的热处理工艺应按相应的材料标准的热处理制度进行。薄板和带材零件的退火处理应在保护气氛中进行。
六、GH600的品种规格与供应状态：
1、品种分类：上海宝屿特种合金可生产各种规格的GH600无缝管、GH600焊管、GH600板材、GH600棒材、GH600锻件、GH600圆环、GH600丝材及GH600配套焊材。
2、交货状态：无缝管：固溶+酸白，长度可定尺；板材：固溶、酸洗、切边；焊管：固溶酸白+RT%探伤，锻件：退火+车光；棒材以锻轧状态、表面磨光或车光；带材经冷轧、固溶软态、去氧化皮交货；丝材以固溶酸洗盘状或直条状、固溶直条细磨光状态交货。 |
|
沪公安网备 31010702005925号
